Sebelum mendirikan struktur jembatan yang aman dan bebas dari risiko kegagalan struktur, pelaksanaan uji sondir menjadi langkah awal yang mutlak diperlukan. Kawasan Krukut, Limo, Depok dikenal memiliki karakteristik tanah yang menuntut perencanaan matang, sehingga pemetaan sub-surface soil yang akurat akan menentukan efisiensi dan jenis pondasi yang akan diaplikasikan di lapangan.
Profil Proyek dan Lingkup Penyelidikan Tanah
Penyelidikan geoteknik ini dilakukan untuk rencana Proyek Pembangunan Jembatan yang berlokasi di Jalan Raya Krukut No.60-125, Kecamatan Limo, Kota Depok, Jawa Barat. Pengujian lapangan secara langsung dikerjakan oleh tim ahli dari Tim Khandaq.
Lingkup pekerjaan investigasi tanah ini meliputi:
- Metode Uji: Pengujian sondir ringan atau Cone Penetration Test (CPT) untuk memetakan kapasitas perlawanan tanah secara vertikal.
- Tujuan Pengujian: Mengetahui kekuatan, konsistensi, dan stratifikasi lapisan tanah di area rencana tapak oprit serta abutment jembatan.
- Output Utama: Menghasilkan data nilai tahanan konus (Qc) dan Jumlah Hambatan Lekat (JHL) sebagai dasar perhitungan daya dukung pondasi dalam.
Analisis Stratigrafi & Kedalaman Lapisan Tanah Keras
Berdasarkan hasil pengamatan visual dan interpretasi data sub-surface di lokasi proyek Krukut ini, material permukaan didominasi oleh tanah asli berupa lempung agak berpasir (sandy clay) dengan warna dominan coklat kemerahan.
Hasil grafik Cone Penetration Test (CPT) menunjukkan bahwa lapisan tanah keras yang stabil—di mana parameter tanah keras dipatok pada nilai tekanan konus (Qc) lebih besar atau sama dengan 170 kg/cm2—berada pada kedalaman yang cukup dalam. Lapisan bearing layer ini dicapai pada rentang kedalaman antara 11,00 meter hingga 12,20 meter di bawah permukaan tanah setempat.
Data spesifik lapangan menunjukkan adanya variasi lapisan tanah:

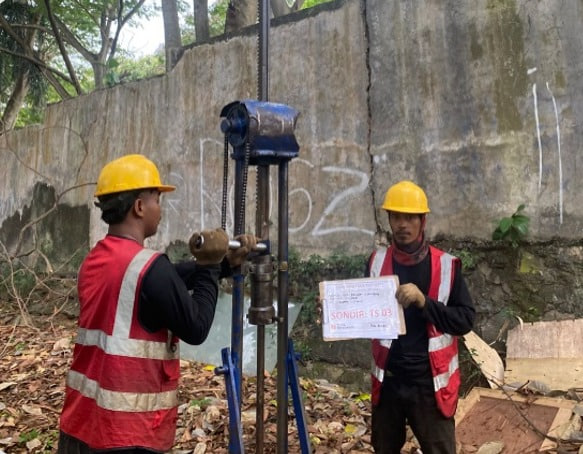

- Titik III: Lapisan tanah keras asli baru dicapai pada kedalaman 12,20 meter dengan capaian nilai Jumlah Hambatan Lekat (JHL) sebesar 326 kg/cm2.

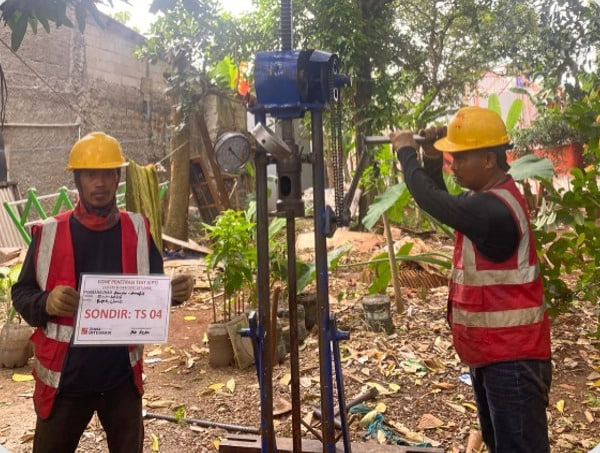

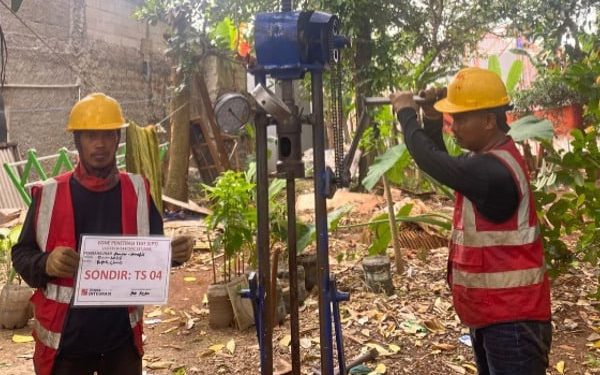

- Titik IV: Lapisan tanah keras terdeteksi sedikit lebih dangkal, yaitu pada kedalaman 11,00 meter dengan capaian nilai Jumlah Hambatan Lekat (JHL) sebesar 302 kg
- Tabel Data Teknis Hasil Pengujian Sondir (CPT)
| Parameter Pengujian | Hasil Pengukuran di Lapangan | Klasifikasi & Karakteristik Lapisan Tanah |
|---|---|---|
| Visual Lapisan Permukaan | Tanah lempung agak berpasir coklat kemerahan | Lapisan atas dengan konsistensi lunak hingga sedang |
| Kedalaman Tanah Keras | 11,00 meter sampai dengan 12,20 meter | Lapisan tanah keras asli (deep bearing layer) |
| Tahanan Konus (Qc) | Lebih besar atau sama dengan 170 kg/cm² | Indikasi lapisan dengan kapasitas dukung tinggi |
| JHL Maksimum | 302 kg/cm² s.d. 326 kg/cm² | Nilai akumulasi hambatan lekat total tanah per titik uji |
Analisis Risiko Struktur dan Beban Bangunan
Tantangan utama pada proyek infrastruktur ini adalah kombinasi antara beban mati (dead load) struktur jembatan serta beban hidup dinamis (live load) dari kendaraan yang melintas. Dengan kondisi lapisan tanah keras yang baru stabil di kedalaman 11 hingga 12 meter lebih, perencanaan struktur bawah jembatan memerlukan ketelitian tinggi.
Jika perencana struktur menggunakan pondasi dangkal tanpa memperhitungkan elevasi tanah keras ini, jembatan berisiko tinggi mengalami penurunan tidak merata (differential settlement) atau kegagalan struktur fatal. Daya dukung tanah permukaan tidak memadai untuk menopang transfer beban jembatan dalam jangka panjang.
Rekomendasi Solusi Pondasi Berdasarkan Daya Dukung Tanah
Mengingat beban desain berupa struktur jembatan, Tim Khandaq memberikan rekomendasi teknis mengenai opsi sistem pondasi dalam (deep foundation) yang aman untuk diaplikasikan di tapak proyek:
Opsi Pondasi Dalam (Borpile dan Tiang Pancang)
Disarankan menggunakan pondasi dalam dengan penampang bulat diameter 40 cm untuk memastikan ujung bawah pondasi benar-benar duduk pada lapisan tanah keras. Berdasarkan analisis mekanika tanah, berikut acuan nilai daya dukung izin tunggal pondasi:
- Pondasi Tiang Pancang (Driven Pile): Menggunakan asumsi kedalaman efektif tiang 8,00 meter, kapasitas daya dukung izin yang dihasilkan adalah sebesar 71,56 ton per batang.
- Pondasi Borpile (Bored Pile): Menggunakan kedalaman rencana tiang 12,00 meter, kapasitas daya dukung aman yang dihasilkan adalah sebesar 66,99 ton per batang
Protokol Pengujian Kualitas dan Pengendalian Mutu (QA/QC)
Apabila dalam metode pelaksanaan dipilih opsi pondasi tiang pancang, sebelum mobilisasi beban penuh di atas jembatan, wajib dilakukan pengujian validasi tiang di lapangan. Protokol pengujian mutu yang direkomendasikan meliputi:
- Static / Dynamic Loading Test (PDA Test): Untuk memverifikasi aktualisasi kapasitas daya dukung aksial tiang tunggal di lapangan.
- Pull Out Test: Menakar kekuatan angkat (uplift) tiang akibat gaya tarik eksentrisitas jembatan.
- Pile Integrity Test (PIT): Pengujian non-destruktif untuk memastikan keutuhan fisik tiang pancang dari potensi keretakan bawah permukaan.
- Lateral Test: Mengukur kapasitas defleksi tiang terhadap gaya geser horizontal akibat beban rem maupun gempa.
Kesimpulan dan Jaminan Keamanan Infrastruktur
Melalui pendekatan sains geoteknik ini, perancangan struktur jembatan di Limo tidak lagi didasarkan pada asumsi, melainkan pada angka eksak yang terukur secara ilmiah di lapangan. Pengujian tanah ini berfungsi sebagai jembatan teknis untuk memastikan keselamatan, kekuatan, dan ketahanan fisik infrastruktur dari risiko kegagalan geologi di masa depan.
Pada Proyek Pembangunan Jembatan ini, seluruh rangkaian pengujian dari titik awal hingga penyusunan laporan teknis dilakukan oleh tim profesional dari rekanan khandaq.id. Keterlibatan konsultan teknik sipil yang kompeten dan berpengalaman memastikan bahwa setiap data daya dukung tanah yang terekam benar-benar valid, objektif, dan dapat dipertanggungjawabkan secara hukum serta ilmiah untuk keselamatan investasi infrastruktur jangka panjang Anda. Hubungi kami sekarang; kami siap membantu memberikan solusi investigasi tanah terbaik, akurat, dan tepercaya untuk kesuksesan proyek konstruksi Anda.
