KHANDAQ.ID — BOGOR | Integritas struktural merupakan pilar utama dalam memastikan keamanan dan keselamatan penghuni bangunan. Namun, dalam realisasi konstruksi di lapangan, deviasi atau perbedaan antara rencana desain awal (as-design) dan kondisi terbangun (as-built) kerap terjadi.
Salah satu contoh kasus nyata yang baru-baru ini dievaluasi adalah proyek rumah tinggal pribadi yang berlokasi di Jalan Balandongan, Ciherang Pondok, Kecamatan Caringin, Kabupaten Bogor.
Kronologi Kasus: Bahaya Dimensi Kolom Mengecil di Lapangan
Kasus ini mencuat setelah ditemukan ketidaksesuaian kritis pada elemen struktural utama. Rencana awal mendesain dimensi kolom sebesar 15 × 45 cm, namun kondisi aktual yang terbangun di lapangan justru mengecil menjadi 12 × 45 cm.
Selisih ketebalan 3 cm ini sekilas tampak minor bagi orang awam. Namun, secara mekanika teknik, pengurangan lebar sebesar 20% ini berakibat fatal karena menurunkan momen inersia sumbu lemah kolom hingga hampir 50%. Dampaknya, kapasitas penampang beton dalam menahan beban kombinasi aksial dan lentur lateral menjadi anjlok.
Metode Audit Forensik dan Analisis Struktur Aktual
Untuk mengantisipasi risiko kegagalan struktur secara dini, dilakukan tinjauan analisis mendalam menggunakan teknologi modeling mutakhir. Evaluasi komprehensif oleh tim konsultan teknik sipil berpengalaman ini mencakup simulasi pembebanan gempa sesuai standar SNI terbaru (SNI 1726:2019 dan SNI 2847:2019).
Proses evaluasi ini mengandalkan dua perangkat lunak spesialis:
1. ETABS v22.1.0

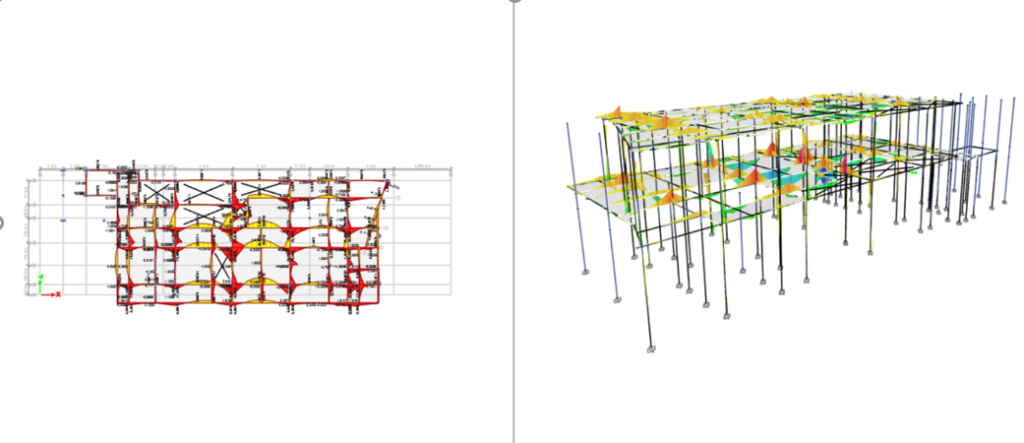

Digunakan untuk memodelkan ulang struktur 3D secara makro dan menganalisis gaya dalam (aksial, momen lentur, geser, torsi) akibat kombinasi beban gravitasi dan gempa biaxial.
2. spColumn v7.00

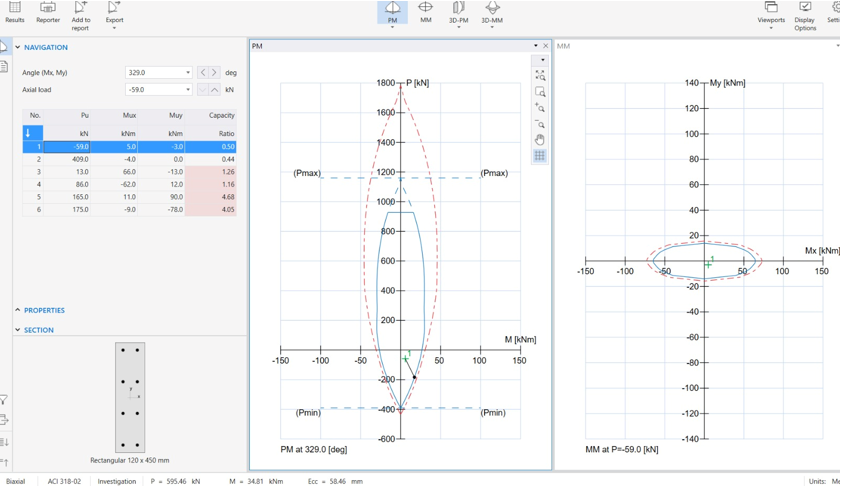

Digunakan untuk mengecek diagram interaksi beban P-M secara spesifik pada kolom yang mengalami reduksi dimensi.
Hasil Analisis: Struktur Gagal Menahan Beban Gempa
Hasil audit struktur bangunan menunjukkan indikasi yang sangat mengkhawatirkan. Akibat reduksi dimensi kolom menjadi 12 × 45 cm, kolom struktural di area kritis mengalami overstress yang parah saat disimulasikan terhadap beban gempa.
Berikut adalah tabel perbandingan riil antara desain rencana vs kondisi aktual lapangan:
| Elemen Struktur | Desain Rencana (As-Design) | Kondisi Lapangan (As-Built) | Deviasi / Selisih Dimensi | Status Pengaruh Beban |
| Dimensi Kolom Utama | 15 × 45 cm | 12 × 45 cm | Berkurang 3 cm | Terjadi Overstress |
| Analisis Beban Lateral | Sesuai Standar SNI | Momen Inersia Sumbu Lemah Turun | Kapasitas Momen Lentur Anjlok 49% | Gagal Menahan Beban Gempa (Rasio Maks 4.68) |
Berdasarkan data di atas, beban gempa yang bekerja di lapangan mencapai hampir 5 kali lipat dari kapasitas maksimum sumbu lemah kolom (rasio tertinggi 4.68, jauh di atas batas aman 1.00). Jika dibiarkan tanpa penanganan, bangunan risiko tinggi mengalami retak rambut hingga keruntuhan parsial saat diguncang gempa nyata.
Rekomendasi Solusi Perbaikan Struktur (Retrofitting)
Berdasarkan simulasi dan perhitungan teknik murni, tim ahli merumuskan rekomendasi penanganan matematis yang aman:
- Rekomendasi Utama – Pembungkusan Beton (Concrete Jacketing): Penebalan kembali dimensi kolom aktual (12 × 45 cm) menjadi minimal 15 × 45 cm atau lebih menggunakan beton mutu tinggi dan angkur epoxy agar penampang kembali kuat.
- Alternatif – Perkuatan dengan CFRP (Carbon Fiber Reinforced Polymer): Melilitkan material serat karbon di sekeliling kolom untuk meningkatkan kapasitas tarik dan momen tanpa mengubah dimensi arsitektur ruang.
Kesimpulan: Jangan Spekulasi dengan Keselamatan Bangunan
Kasus di Caringin, Bogor ini menjadi alarm keras bagi pemilik properti, developer, maupun kontraktor. Pengawasan ketat pada setiap tahap pengecoran kolom tidak boleh diabaikan. Ketidaksesuaian minor di lapangan dapat berujung pada konsekuensi finansial dan keselamatan nyawa yang sangat besar di kemudian hari.
Membangun tanpa perencanaan sipil dan audit struktur yang presisi adalah spekulasi yang berbahaya. Jika Anda sedang merencanakan pembangunan atau mendeteksi adanya kejanggalan fisik dan retakan pada bangunan aktual Anda, jangan tunggu sampai fatal.
Khandaq.id hadir memberikan solusi melalui Menu Perencanaan Sipil dan Layanan Spesialis Geoteknik & Sipil. Kami menyediakan jasa audit struktur forensik, modeling analisis struktur ETABS profesional, pengujian tanah (soil test), hingga penyusunan dokumen legal yang aman dan efisien.
Percayakan keselamatan aset berharga Anda kepada tim engineer spesialis kami di Khandaq.id. Hubungi kami hari ini untuk memastikan bangunan Anda berdiri kokoh sesuai standar nasional!
